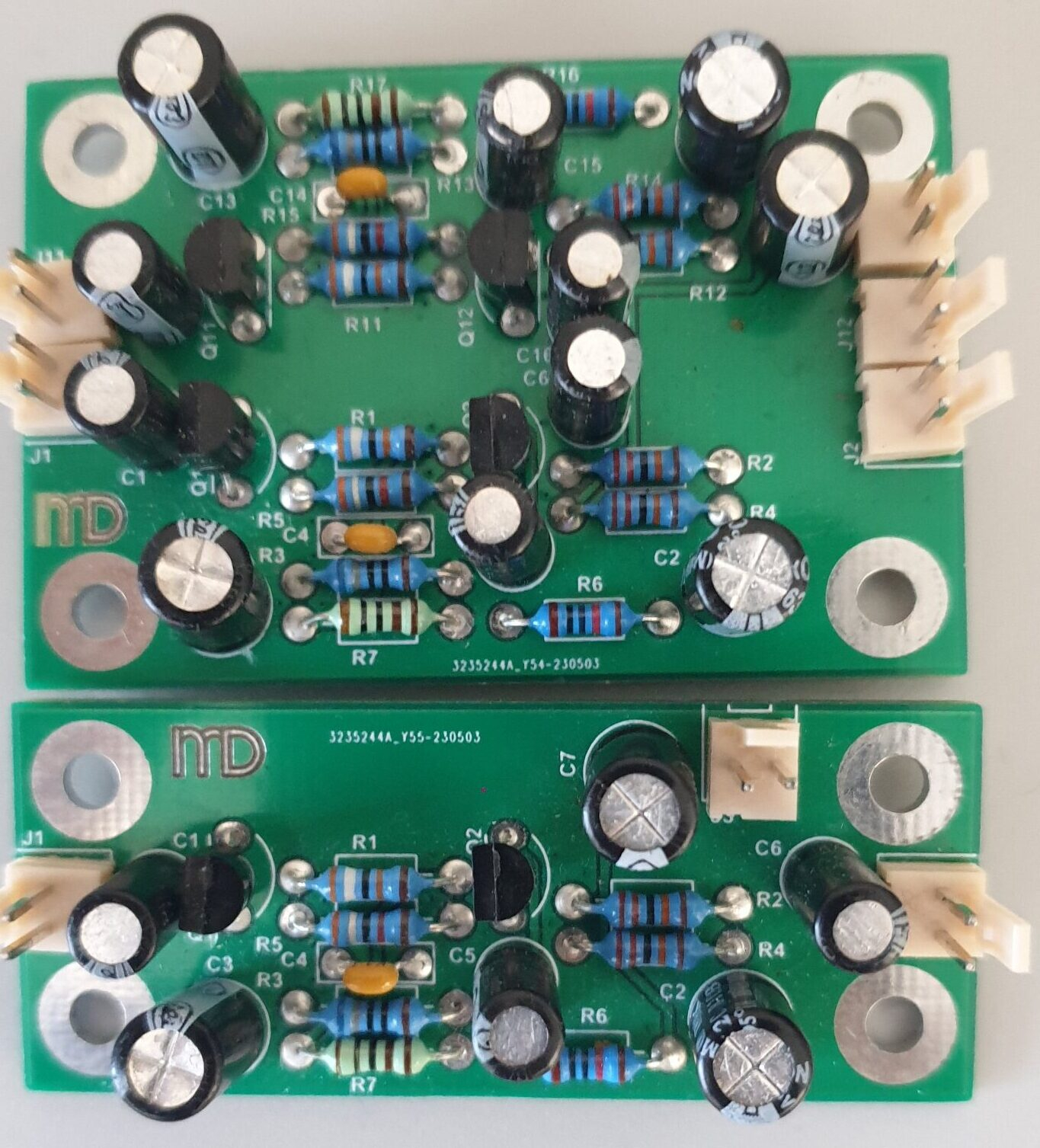

![Adaptor (preamplificator) microfon [1]](https://gomagcdn.ro/domains3/elfelectronicart.ro/files/product/original/adaptor-preamplificator-microfon-636197.jpg "Adaptor (preamplificator) microfon [1]")
Preamplificator pentru microfon, alimentare la 20 Vcc din sursă stabilizată.
Amplificare 50× (≈34 dB), bandă largă 2 Hz – 100 kHz, ieșire max. 10 Vpp.
Inspirat dintr-un montaj clasic utilizat pe scară largă în kiturile electronice din anii ’80.
- Descriere
- Review-uri (0)
Adaptor pentru microfon – preamplificator audio
_x000D_\nAcest adaptor este un preamplificator audio simplu și eficient, destinat creșterii nivelului de semnal al microfoanelor dinamice.
Montajul ridică semnalul de la câțiva milivolți la un nivel compatibil cu intrările standard ale amplificatoarelor sau mixerele audio.
Poate fi realizat în două variante:
_x000D_\n_x000D_\n- _x000D_\n
- _x000D_\n
mono (un singur canal)
_x000D_\n _x000D_\n - _x000D_\n
stereo (două canale identice)
_x000D_\n _x000D_\n
_x000D_\n_x000D_\n
Caracteristici tehnice
_x000D_\n| Parametru | _x000D_\nValoare tipică | _x000D_\n
|---|---|
| Tensiune de alimentare | _x000D_\n20 Vcc | _x000D_\n
| Nivel semnal de intrare | _x000D_\n≈ 2 mV (max nominal) | _x000D_\n
| Nivel maxim de intrare | _x000D_\n200 mVpp | _x000D_\n
| Nivel semnal de ieșire | _x000D_\n≈ 100 mV (nominal) | _x000D_\n
| Nivel maxim de ieșire | _x000D_\n10 Vpp | _x000D_\n
| Amplificare | _x000D_\n50× (≈ 34 dB) | _x000D_\n
| Bandă de frecvență | _x000D_\n2 Hz – 100 kHz | _x000D_\n
| Impedanță de intrare | _x000D_\n50 kΩ | _x000D_\n
| Impedanță de ieșire | _x000D_\n10 kΩ | _x000D_\n
_x000D_\n_x000D_\n
Recomandări de utilizare
_x000D_\n- _x000D_\n
- _x000D_\n
Alimentarea trebuie realizată dintr-o sursă stabilizată, pentru a evita brumul și zgomotul de fond.
_x000D_\n _x000D_\n - _x000D_\n
Adaptorul poate fi folosit împreună cu un preamplificator liniar, dacă este nevoie de o amplificare suplimentară.
_x000D_\n _x000D_\n - Este potrivit pentru microfoane dinamice, dar nu este compatibil cu microfoane cu alimentare phantom. _x000D_\n
_x000D_\n_x000D_\n
Documentație și resurse
_x000D_\n- _x000D_\n
- _x000D_\n_x000D_\n _x000D_\n
- _x000D_\n_x000D_\n _x000D_\n
- _x000D_\n_x000D_\n _x000D_\n
- _x000D_\n_x000D_\n _x000D_\n
- _x000D_\n_x000D_\n _x000D_\n
- _x000D_\n_x000D_\n _x000D_\n
- Test 2 _x000D_\n
- _x000D_\n_x000D_\n _x000D_\n
_x000D_\n
ℹ️ Notă: Schema prezentată este o adaptare a unui montaj clasic, foarte popular în kiturile electronice din anii ’80. Versiunea actuală păstrează simplitatea originală, dar este documentată și structurată într-un format modern, pentru a fi mai ușor de folosit de către electroniștii de astăzi.
