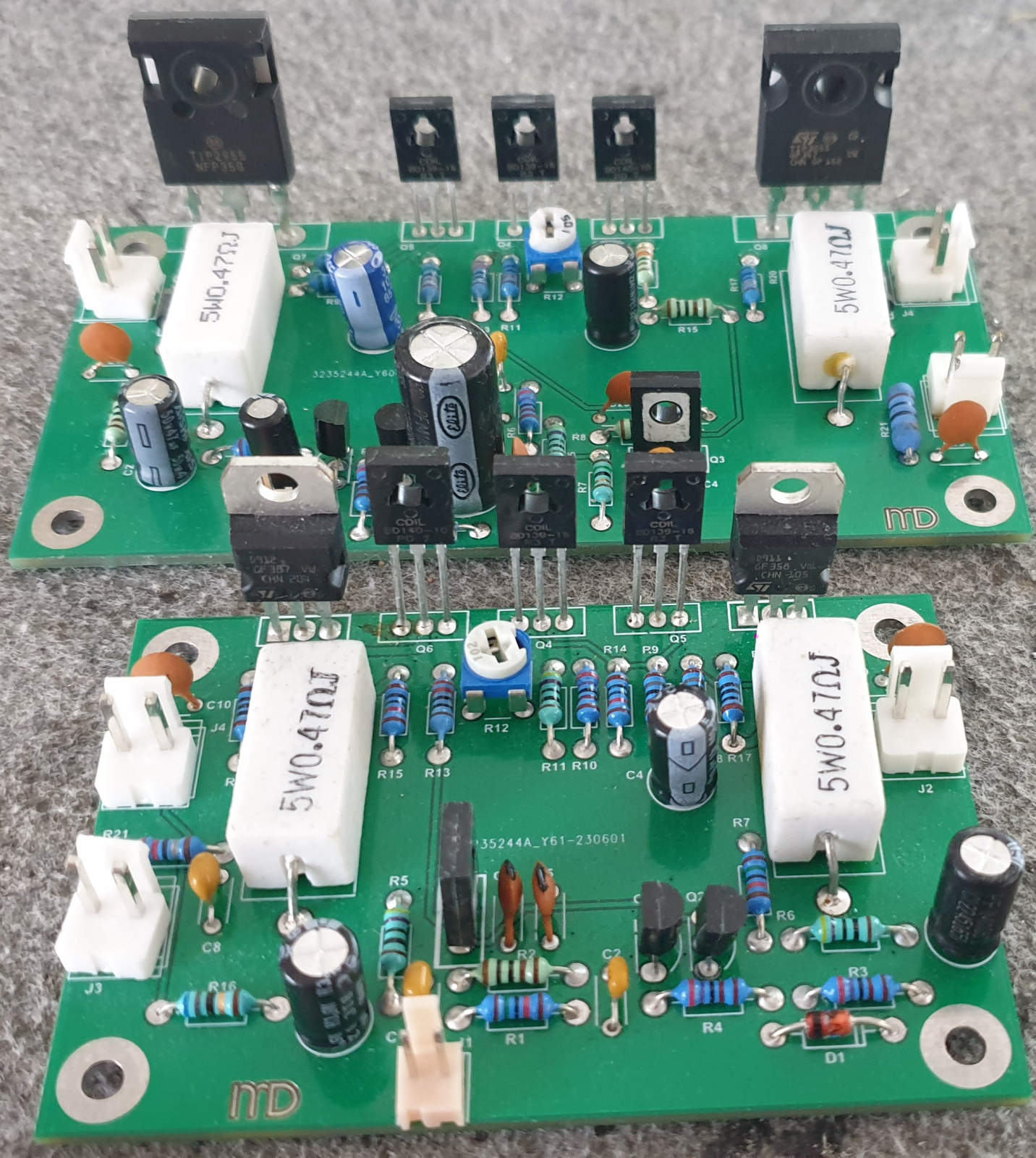

Amplificator audio 30 W – versiuni TO220 și TO247

_x000D_\n

Un circuit clasic dintr-un aparat audio românesc consacrat al anilor ’80, readus la viață și modernizat pentru pasionații de electronică!
Acest amplificator reprezintă etajul final original al unui lanț audio complet, alături de preamplificatorul corector. Schema de bază a fost păstrată, însă s-au adus îmbunătățiri la nivelul componentelor și al stabilității termice, pentru performanțe mai bune și fiabilitate crescută.

_x000D_\n

Este disponibil în două versiuni constructive:

_x000D_\n_x000D_\n

_x000D_\n
Etaj final TO220 (de ex: BD243/244, BD911/912) – potrivit pentru aplicații compacte, cu sarcini de 8 Ω.
_x000D_\n
_x000D_\n
Etaj final TO247 (de ex: TIP35/36, TIP2955/3055) – versiune robustă, potrivită și pentru aplicații mai solicitante.
_x000D_\n

_x000D_\n_x000D_\n

Caracteristici principale

_x000D_\n

_x000D_\n
Schema retro modernizată – inspirată dintr-un aparat audio românesc din anii ’80
_x000D_\n
_x000D_\n
Sunet curat și echilibrat, potrivit pentru aplicații Hi-Fi de putere medie
_x000D_\n
_x000D_\n
Compatibilitate directă cu preamplificatorul corector Baxandall din aceeași familie de circuite
_x000D_\n
_x000D_\n
Două versiuni de etaj final, pentru flexibilitate în funcție de aplicație și radiator
_x000D_\n
_x000D_\n
Construcție compactă, ușor de integrat într-un amplificator DIY
_x000D_\n

_x000D_\n_x000D_\n

Specificații tehnice

_x000D_\n

_x000D_\n
Tensiune de alimentare: ±27 Vcc
_x000D_\n
_x000D_\n
Putere debitată: 30 W
_x000D_\n
_x000D_\n
Sarcină recomandată: 8 Ω
_x000D_\n
_x000D_\n
Banda de frecvență: 25 Hz – 100 kHz (−1 dB)
_x000D_\n
_x000D_\n
Slew-rate: 3,7 V/µs
_x000D_\n

_x000D_\n_x000D_\n

Recomandări

_x000D_\n

_x000D_\n
Versiunea TO220: nu se recomandă folosirea unei impedanțe de sarcină mai mici de 8 Ω.
_x000D_\n
_x000D_\n
Versiunea TO247: nu se recomandă folosirea unei impedanțe de sarcină mai mici de 4 Ω.
_x000D_\n
_x000D_\n
Montajul trebuie instalat pe un radiator corespunzător pentru disiparea termică.
_x000D_\n
_x000D_\n
Alimentarea trebuie realizată dintr-o sursă capabilă să furnizeze minim 150 % din puterea amplificatorului (minim 40 – 55 W, recomandat 50 – 70 W).
_x000D_\n
_x000D_\n
Pentru un lanț audio complet, se recomandă utilizarea împreună cu preamplificatorul corector, din același aparat original.
_x000D_\n

_x000D_\n_x000D_\n

Linkuri utile

_x000D_\n

_x000D_\n
Schema montajului:
_x000D_\n_x000D_\n
- _x000D_\n
  etaj final TO220
  _x000D_\n
- _x000D_\n
  Etaj final TO247
  _x000D_\n
_x000D_\n
_x000D_\n
Desen de asamblare:
_x000D_\n_x000D_\n
- _x000D_\n
  etaj final TO220
  _x000D_\n
- etaj final TO247
_x000D_\n

_x000D_\n _x000D_\n

_x000D_\n
Montare si testare
_x000D_\n

_x000D_\n_x000D_\n

De ce merită?

_x000D_\n

_x000D_\n
Bazat pe o schemă clasică din anii ’80, readusă în actualitate pentru pasionații de audio DIY
_x000D_\n
_x000D_\n
Construcție modernizată, cu componente de calitate și stabilitate termică îmbunătățită
_x000D_\n
_x000D_\n
Sunet curat, potrivit pentru amplificatoare stereo de putere medie
_x000D_\n
_x000D_\n
Ideal în combinație cu preamplificatorul Baxandall pentru o experiență autentică
_x000D_\n

_x000D_\n_x000D_\n

Montare & Testare

_x000D_\n

Fiecare montaj este asamblat manual, cu grijă și atenție la detalii, apoi testat individual pentru a asigura o funcționare impecabilă.
Produsele testate sunt disponibile doar pe bază de precomandă, cu un timp de livrare de aproximativ 2 săptămâni.

_x000D_\n

Beneficiați de 6 luni garanție, valabilă atunci când montajul este instalat de un specialist acreditat.
