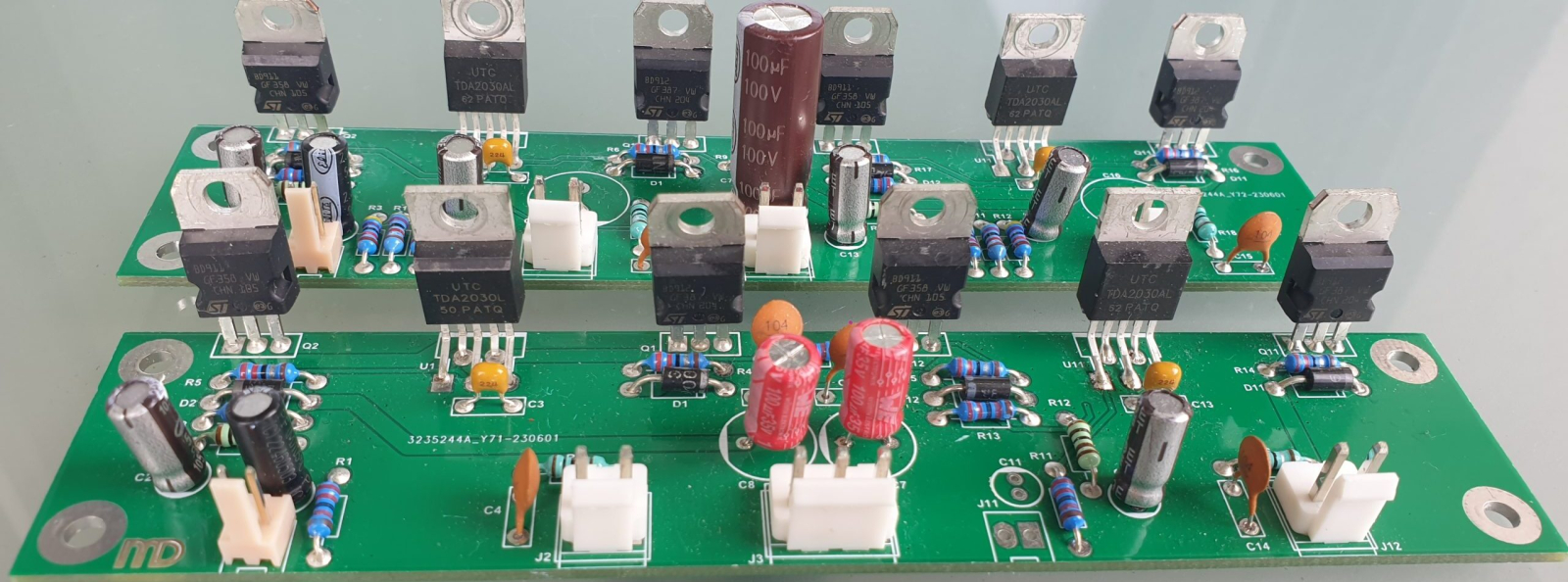

Amplificator cu 2 x TDA2030 si tranzistoare

Amplificator audio cu 2xTDA2030 și tranzistoare_x000D_\n_x000D_\nAcest amplificator utilizează două circuite integrate TDA2030 și tranzistoare, oferind două versiuni de alimentare:_x000D_\n

_x000D_\n
• Alimentare simplă
_x000D_\n
• Alimentare simetrică
_x000D_\n

_x000D_\n

_x000D_\n

Variante de montare:

_x000D_\n

_x000D_\n
1. Stereo: Această opțiune oferă două canale de ieșire independente, ideale pentru o configurație stereo clasică.
_x000D_\n
2. Punte: Această opțiune combină cele două canale de ieșire într-un singur canal, pentru o ieșire mai puternică.
_x000D_\n

_x000D_\n

_x000D_\n

Caracteristici tehnice:

_x000D_\n

_x000D_\n
• Tensiune de alimentare: ±6Vdc - ±22Vdc (simetrică) / 12Vdc - 44Vdc (simplă)
_x000D_\n
• Putere debitată la ieșire pentru alimentare la ±22Vdc: 2x25W (pe 8Ω stereo) / 1x65W (pe 8Ω în punte)
_x000D_\n
• Sarcină minimă recomandată: 4Ω (stereo) / 8Ω (în punte)
_x000D_\n
• Bandă de frecvențe: 20Hz – 20kHz
_x000D_\n
• Slew-rate: 8V/µs
_x000D_\n

_x000D_\n

_x000D_\n

Recomandări:

_x000D_\n

_x000D_\n
• Nu se recomandă utilizarea unor impedanțe de sarcină mai mici de 4Ω în versiunea stereo și 8Ω în versiunea punte.
_x000D_\n
• Kitul trebuie montat pe un radiator adecvat pentru a disipa eficient căldura generată.
_x000D_\n
• Atât tranzistoarele de putere, cât și circuitul integrat TDA2030 trebuie montate pe radiator cu izolatori electrici (de exemplu, ceramică, mică sau silicon).
_x000D_\n
• Recomandăm alimentarea amplificatorului cu o sursă capabilă să livreze cel puțin 150% din puterea amplificatorului, ideal fiind ca sursa să poată oferi de două ori puterea debitată.
_x000D_\n
• Vă rugăm să consultați documentele și linkurile de mai jos înainte de punerea în funcțiune a montajului.
_x000D_\n

_x000D_\n

_x000D_\n

Documentație și resurse suplimentare:

_x000D_\nTDA2030_x000D_\n_x000D_\nBD911/BD912_x000D_\n_x000D_\nSchema montajului cu alimentare simplă: stereo, în punte_x000D_\n_x000D_\nSchema montajului cu alimentare simetrică: stereo, în punte_x000D_\n_x000D_\nDesen asamblare montaj cu alimentare simplă: stereo, în punte_x000D_\n_x000D_\nDesen asamblare montaj cu alimentare simetrică: stereo, în punte_x000D_\n_x000D_\nMontare (alimentare simplă)_x000D_\n_x000D_\nMontare (alimentare simetrică)_x000D_\n_x000D_\nTestare (alimentare simplă)_x000D_\n_x000D_\nTestare (alimentare simetrică)_x000D_\n_x000D_\n _x000D_\n

Mențiuni:

_x000D_\n

_x000D_\n
• Aceste montaje pot fi construite și folosind alte circuite integrate compatibile la pini cu TDA2030, de exemplu: TDA2040, TDA2050, LM1875.
_x000D_\n
• În aceste cazuri, performanțele montajului depind de datele din fișele de catalog ale circuitelor integrate respective.
_x000D_\n

_x000D_\n

_x000D_\n

Suntem la dispoziția dumneavoastră pentru orice informație suplimentară:

_x000D_\n

_x000D_\n
• Email: contact@mugurdobre.ro
_x000D_\n
• Telefon: +40.723.322.074
