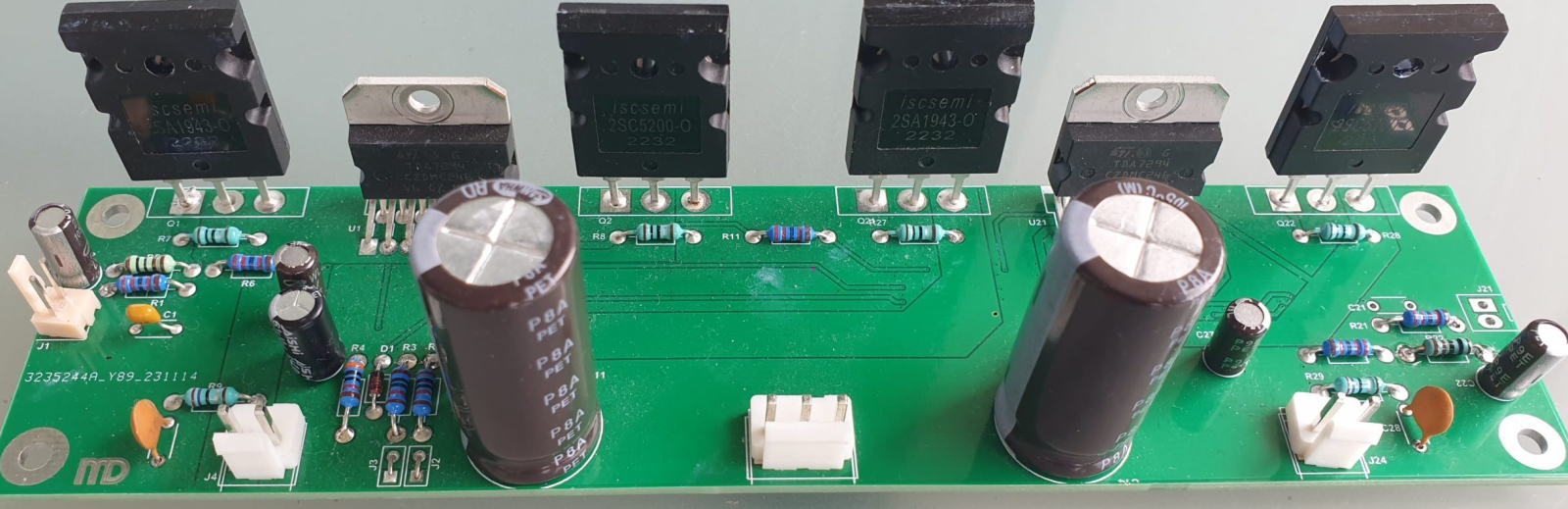

Amplificator audio bazat pe circuitul integrat TDA7294, asistat de o pereche de tranzistoare de putere complementare (a fost testat inițial cu 2SA1943 / 2SC5200). oferind performanțe superioare și posibilitatea de funcționare stabilă la tensiuni de alimentare ridicate și impedanțe scăzute.
_x000D_\nTranzistoarele finale permit alimentarea amplificatorului până la o tensiune maximă de ±40 Vdc, ceea ce îl face potrivit pentru aplicații audio de putere, atât în configurație stereo, cât și bridge.
_x000D_\n_x000D_\n_x000D_\n_x000D_\n_x000D_\n
Configurări disponibile
_x000D_\n- _x000D_\n
- _x000D_\n
Stereo: două canale de ieșire independente, ideale pentru o experiență audio stereo clasică.
_x000D_\n _x000D_\n - _x000D_\n
Bridge: combină cele două canale într-un singur canal de putere sporită.
_x000D_\n _x000D_\n
_x000D_\n_x000D_\n
Caracteristici tehnice
_x000D_\n- _x000D_\n
- _x000D_\n
Tensiune de alimentare: ±10 Vdc – ±40 Vdc
_x000D_\n _x000D_\n - _x000D_\n
Putere debitată la ieșire (pentru alimentare la ±40 Vdc):
_x000D_\n_x000D_\n- _x000D_\n
- _x000D_\n
Min. 2 × 80 W pentru impedanță de 8 Ω (mod stereo)
_x000D_\n _x000D_\n - _x000D_\n
Min. 1 × 225 W pentru impedanță de 8 Ω (mod bridge)
_x000D_\n _x000D_\n - _x000D_\n
Min. 2 × 150 W pentru impedanță de 4 Ω (mod stereo)
_x000D_\n _x000D_\n
_x000D_\n - _x000D_\n
- _x000D_\n
Bandă de frecvență: 20 Hz – 20 kHz
_x000D_\n _x000D_\n - _x000D_\n
Slew-rate: minim 7 V/µs
_x000D_\n _x000D_\n
_x000D_\n_x000D_\n
Recomandări de utilizare
_x000D_\n- _x000D_\n
- _x000D_\n
Amplificatorul a fost testat cu tranzistoarele 2SA1943 și 2SC5200, însă pot fi folosite și alte tranzistoare complementare în capsule TO-247, TO-218 sau TO-264, cu capacitate termică echivalentă.
_x000D_\n _x000D_\n - _x000D_\n
Montajul trebuie instalat pe un radiator corespunzător, pentru o disipare termică eficientă.
_x000D_\n _x000D_\n - _x000D_\n
Nu se recomandă utilizarea configurației bridge cu sarcini de 4 Ω, deoarece nu a fost testată în această condiție.
_x000D_\n _x000D_\n - _x000D_\n
Tranzistoarele de putere și circuitul integrat TDA7294 trebuie montate pe radiator cu izolație electrică (ex. mică, ceramică sau silicon).
_x000D_\n _x000D_\n - _x000D_\n
Alimentarea trebuie realizată dintr-o sursă capabilă să livreze cel puțin 150 % din puterea totală solicitată de amplificator.
_x000D_\n _x000D_\n - _x000D_\n
Consultați documentația și linkurile furnizate înainte de instalare și utilizare.
_x000D_\n _x000D_\n
_x000D_\n_x000D_\n
Linkuri utile:
_x000D_\n- _x000D_\n
- TDA7294 _x000D_\n
- Schema montajului: stereo, in punte _x000D_\n
- Schema de asamblare: stereo, in punte _x000D_\n
- Montare _x000D_\n
- Testare _x000D_\n
_x000D_\n_x000D_\n
Montare & Testare
_x000D_\nFiecare montaj este asamblat manual cu atenție la detalii și testat individual pentru a asigura o funcționare impecabilă.
Produsele testate sunt disponibile doar pe bază de precomandă, cu un timp de livrare estimat de aproximativ 2 săptămâni.
Beneficiați de 6 luni garanție, valabilă atâta timp cât montajul este instalat de un specialist acreditat.
_x000D_\nAcest amplificator audio utilizează circuitul integrat TDA7294, asistat de o pereche de tranzistoare de putere complementare (2SA1943/2SC5200), pentru a asigura o performanță superioară._x000D_\n_x000D_\nTranzistoarele permit alimentarea amplificatorului până la o tensiune maximă de ±40Vdc, oferind astfel posibilitatea de a lucra eficient pe impedanțe de ieșire mai mici de 16Ω._x000D_\n_x000D_\n _x000D_\nSuntem la dispoziția dumneavoastră pentru orice informație suplimentară:
