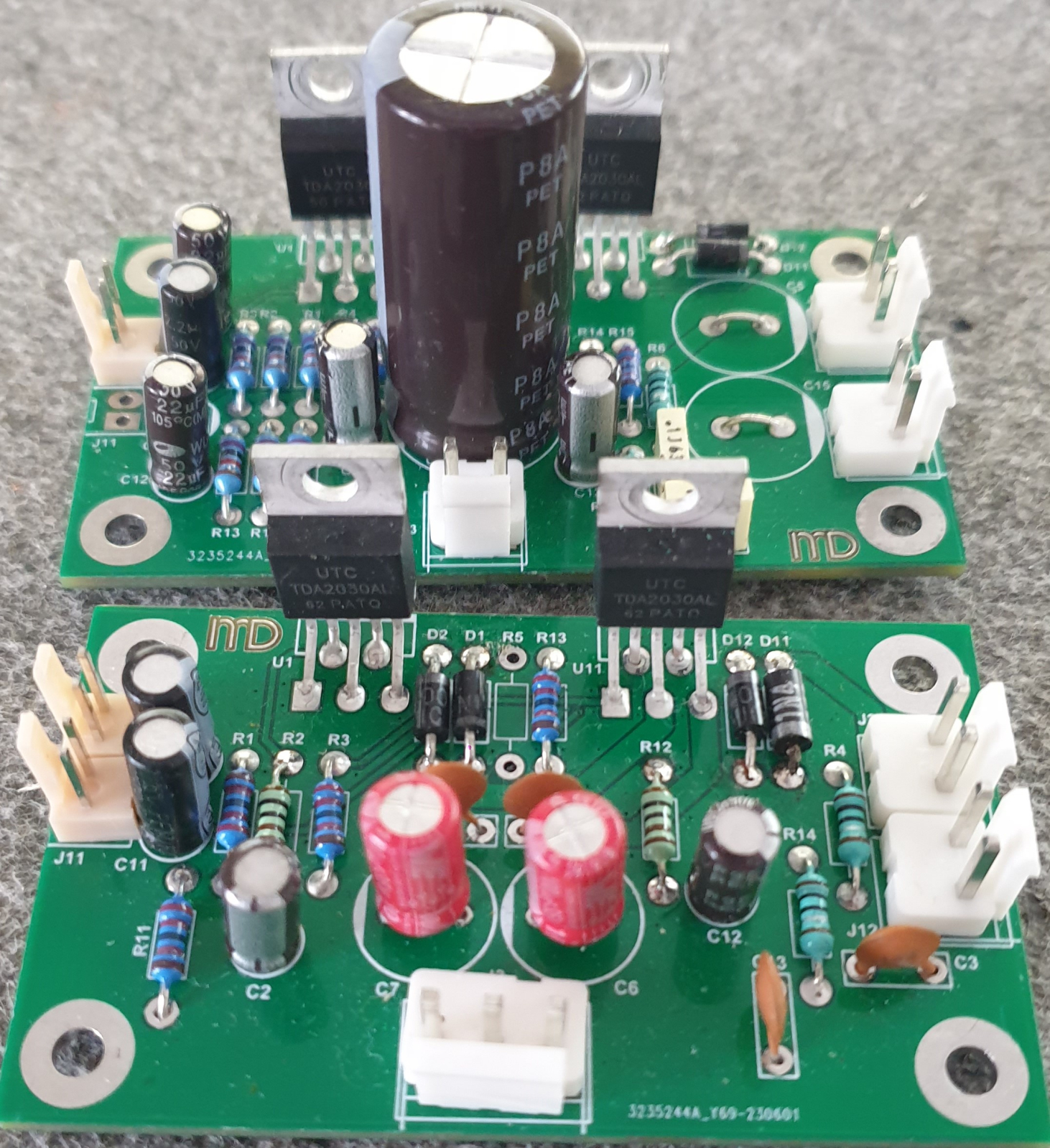

Amplificator cu 2xTDA2030

Descriere:

_x000D_\n_x000D_\n

_x000D_\n
• Amplificator audio cu 2xTDA2030
_x000D_\n
• _x000D_\n

  Sunt două versiuni alimentare a montajului:

  _x000D_\n_x000D_\n
  _x000D_\n
  • Alimentare simplă
  _x000D_\n
  • Alimentare simetrică
  _x000D_\n
  _x000D_\n
_x000D_\n

_x000D_\n _x000D_\n

_x000D_\n
• _x000D_\n

  Poate fi construit în două variante de montare:

  _x000D_\n_x000D_\n
  _x000D_\n
  • Stereo: Această variantă oferă două canale de ieșire separate, ideală pentru o configurație stereo clasică
  _x000D_\n
  • Punte: Această variantă combină cele două canale de ieșire într-un singur canal mai puternic
  _x000D_\n
  _x000D_\n
  _x000D_\n
_x000D_\n

_x000D_\n

Caracteristici tehnice:

_x000D_\n_x000D_\n

_x000D_\n
• Tensiune de alimentare: ±6Vdc - ±22Vdc (simetrică) / 12Vdc - 44Vdc (simplă)
_x000D_\n
• Putere debitată pe ieșire: 2x15W (stereo) / 1x30W (in punte)
_x000D_\n
• Sarcină recomandată: 4Ω (stereo) / 8Ω (in punte)
_x000D_\n
• Banda de frecvente: 20Hz – 20kHz
_x000D_\n
• Slew-rate: 8V/µs
_x000D_\n

_x000D_\n _x000D_\n_x000D_\nRecomandări:_x000D_\n

_x000D_\n
• Nu este recomandată folosirea unor impedanțe de sarcină mai mici de 4Ω în versiune stereo și 8Ω în versiune in punte.
_x000D_\n
• Se recomandă montarea kitului pe un radiator adecvat puterii disipate.
_x000D_\n
• Se recomandă alimentarea montajului la o sursă capabilă să livreze cel puțin 150% din puterea livrată de amplificator (minim 45W), de preferat ca acea sursă să poată asigura 60W.
_x000D_\n
• Vă rugăm consultați documentele și linkurile de mai jos înainte de punerea în funcțiune a montajului.
_x000D_\n

_x000D_\n _x000D_\n_x000D_\nTDA2030_x000D_\n_x000D_\nSchema montajului cu alimentare simplă: stereo, în punte_x000D_\n_x000D_\nSchema montajului cu alimentare simetrică: stereo, în punte_x000D_\n_x000D_\nDesen asamblare montaj cu alimentare simplă: stereo, în punte_x000D_\n_x000D_\nDesen asamblare montaj cu alimentare simetrică: stereo, în punte_x000D_\n_x000D_\nMontare (alimentare simplă)_x000D_\n_x000D_\nMontare (alimentare simetrică)_x000D_\n_x000D_\nTestare (alimentare simplă)_x000D_\n_x000D_\nTestare (alimentare simetrică)_x000D_\n

Mențiuni:

_x000D_\n_x000D_\n

_x000D_\n
• Aceste montaje pot fi construite și folosind alte circuite integrate compatibile la pini cu TDA2030, de exemplu: TDA2040, TDA2050, LM1875.
_x000D_\n
• În aceste cazuri, performanțele montajului depind de datele din fișele de catalog ale circuitelor integrate respective.
