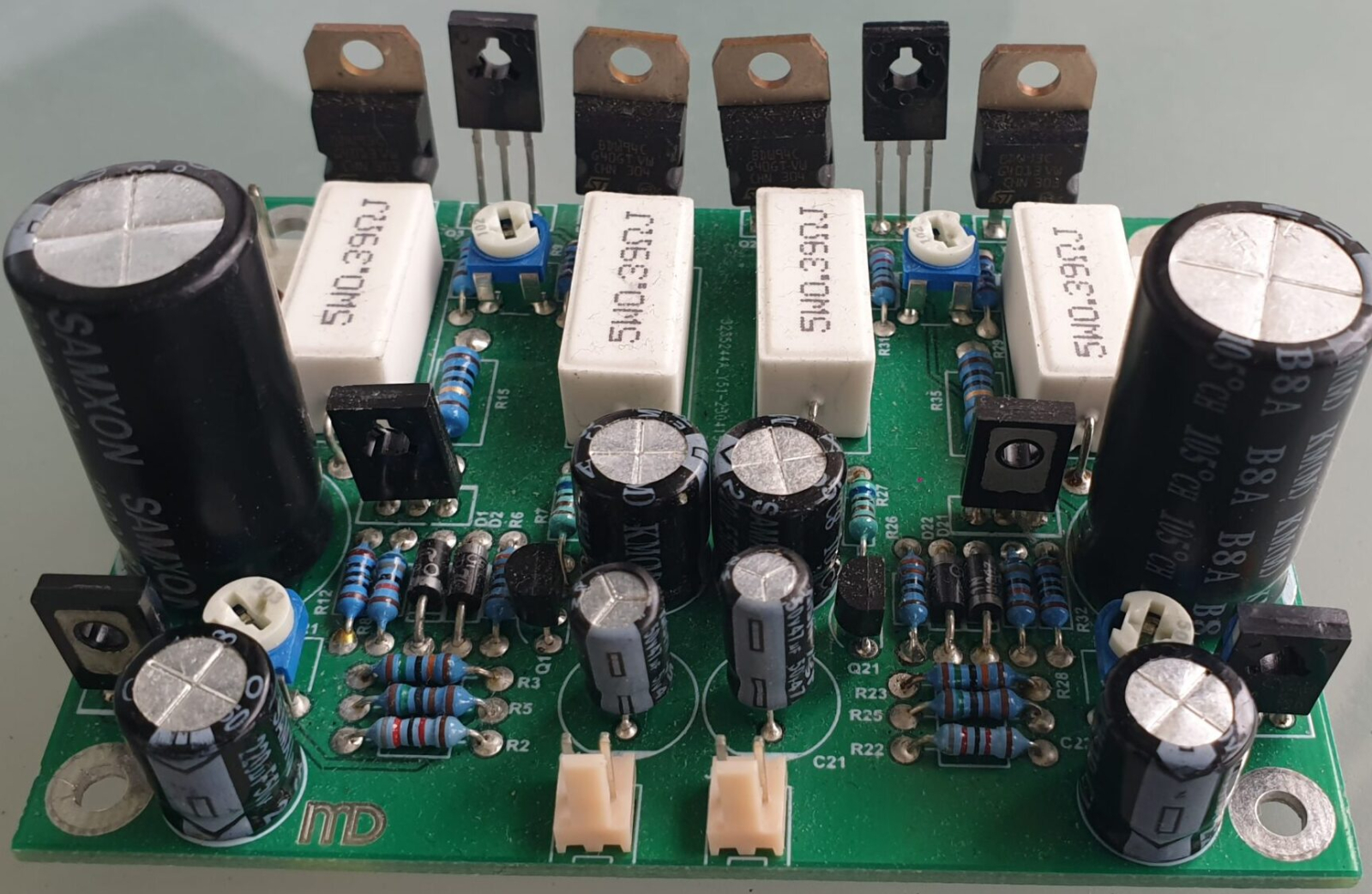

Amplificator cu etaj final Darlington

_x000D_\n_x000D_\nAmplificator audio cu etaj final cu tranzistoare Darlington și alimentare simplă_x000D_\n_x000D_\nAcest amplificator audio dispune de un etaj final bazat pe tranzistoare Darlington și utilizează o alimentare simplă. Sunt disponibile două variante de montaj:_x000D_\n

Tranzistori finali în capsulă TO220
Tranzistori finali în capsule TO247/TO218/TO264

_x000D_\nSchema este flexibilă și permite obținerea următoarelor caracteristici tehnice:_x000D_\n

Caracteristici tehnice:

_x000D_\n

Tensiune de alimentare: 32 - 65V DC
Putere la ieșire:_x000D_\n
- 2x 15 - 90W @4Ω (50W @8Ω) (mod stereo)
- Până la aproximativ 200W (mod punte/bridge)
_x000D_\n
Impedanța minimă recomandată:_x000D_\n
- 4Ω în mod stereo
- 8Ω în mod bridge
_x000D_\n
Bandă de frecvențe: 15Hz – 25kHz
Slew-rate: 2,5V/µs

_x000D_\n

Recomandări:

_x000D_\n

Nu este recomandată utilizarea unor impedanțe de sarcină mai mici de 4Ω în modul stereo și 8Ω în modul bridge.
Varianta cu tranzistoare finale în capsulă TO220 nu este recomandată pentru funcționarea în modul bridge.
Este necesară montarea kitului pe un radiator corespunzător, pentru a disipa eficient căldura generată.
Tranzistoarele de putere trebuie montate pe radiator utilizând izolatori electrici (de exemplu, din ceramică, mică sau silicon).
Sursa de alimentare trebuie să fie capabilă să livreze cel puțin 150% din puterea totală solicitată de amplificator.
Consultați documentația și linkurile furnizate înainte de instalare și utilizare pentru informații suplimentare.
