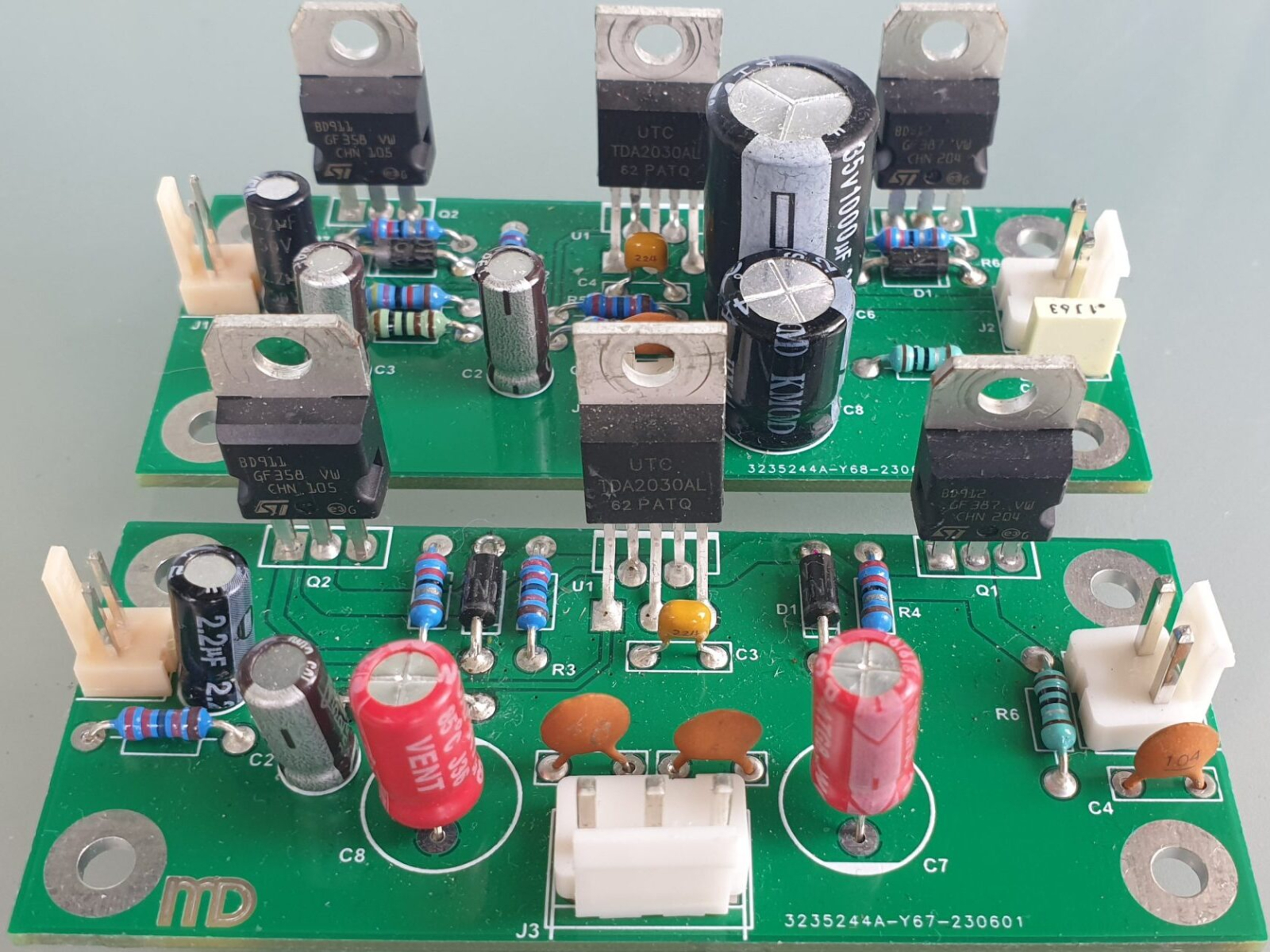

Amplificator audio cu TDA2030 și tranzistoare

_x000D_\nAcest amplificator utilizează circuitul integrat TDA2030, completat de o pereche de tranzistoare, pentru a asigura performanțe superioare la tensiunea maximă de alimentare și pe sarcini cu impedanțe mici. Designul este disponibil în două versiuni:_x000D_\n

_x000D_\n
• Alimentare simplă
_x000D_\n
• Alimentare simetrică
_x000D_\n

_x000D_\n

_x000D_\n

Caracteristici tehnice:

_x000D_\n

_x000D_\n
• Tensiune de alimentare: ±6Vdc - ±22Vdc / 12Vdc - 44Vdc
_x000D_\n
• Putere debitată la ieșire:  25W @ ±22Vdc (+44Vdc) / 8Ω
_x000D_\n
• Sarcină minimă recomandată: 4Ω
_x000D_\n
• Bandă de frecvențe: 20Hz – 20kHz
_x000D_\n
• Slew-rate: 8V/µs
_x000D_\n

_x000D_\n

_x000D_\n

Recomandări:

_x000D_\n

_x000D_\n
• Nu se recomandă utilizarea cu impedanțe de sarcină mai mici de 4Ω.
_x000D_\n
• Este necesară montarea kitului pe un radiator adecvat puterii disipate.
_x000D_\n
• Atât tranzistoarele de putere, cât și circuitul integrat TDA2030 trebuie montate pe radiator cu izolatori electrici (de exemplu, ceramică, mică sau silicon).
_x000D_\n
• Recomandăm alimentarea amplificatorului cu o sursă capabilă să livreze cel puțin 150% din puterea amplificatorului, ideal fiind ca sursa să poată oferi de două ori puterea debitată.
_x000D_\n
• Vă rugăm să consultați documentele și linkurile de mai jos înainte de a pune în funcțiune montajul.
_x000D_\n

_x000D_\n

_x000D_\n

Documentație și resurse suplimentare:

_x000D_\nTDA2030_x000D_\n_x000D_\nBD911/BD912_x000D_\n_x000D_\nSchema montajului cu alimentare simetrica_x000D_\n_x000D_\nSchema montajului cu alimentare simpla_x000D_\n_x000D_\nDesenul de asamblare (alimentare simetrica)_x000D_\n_x000D_\nDesenul de asamblare (alimentare simpla)_x000D_\n_x000D_\nMontare (alimentare simpla)_x000D_\n_x000D_\nMontare (alimentare simetrica)_x000D_\n_x000D_\nTestare (alimentare simpla)_x000D_\n_x000D_\nTestare (alimentare simetrica)_x000D_\n_x000D_\n _x000D_\n

Mențiuni:

_x000D_\nAcest amplificator poate fi realizat și folosind circuite integrate compatibile cu TDA2030, cum ar fi: TDA2040, TDA2050, LM1875. Performanțele finale vor depinde de specificațiile tehnice ale componentelor utilizate._x000D_\n

_x000D_\n

Pentru informații suplimentare, nu ezitați să ne contactați:

_x000D_\n

_x000D_\n
• Email: contact@mugurdobre.ro
_x000D_\n
• Telefon: +40.723.322.074
