Amplificator cu TDA2030

Descriere:

_x000D_\n_x000D_\n

_x000D_\n
• Amplificator audio cu TDA2030
_x000D_\n
• _x000D_\n

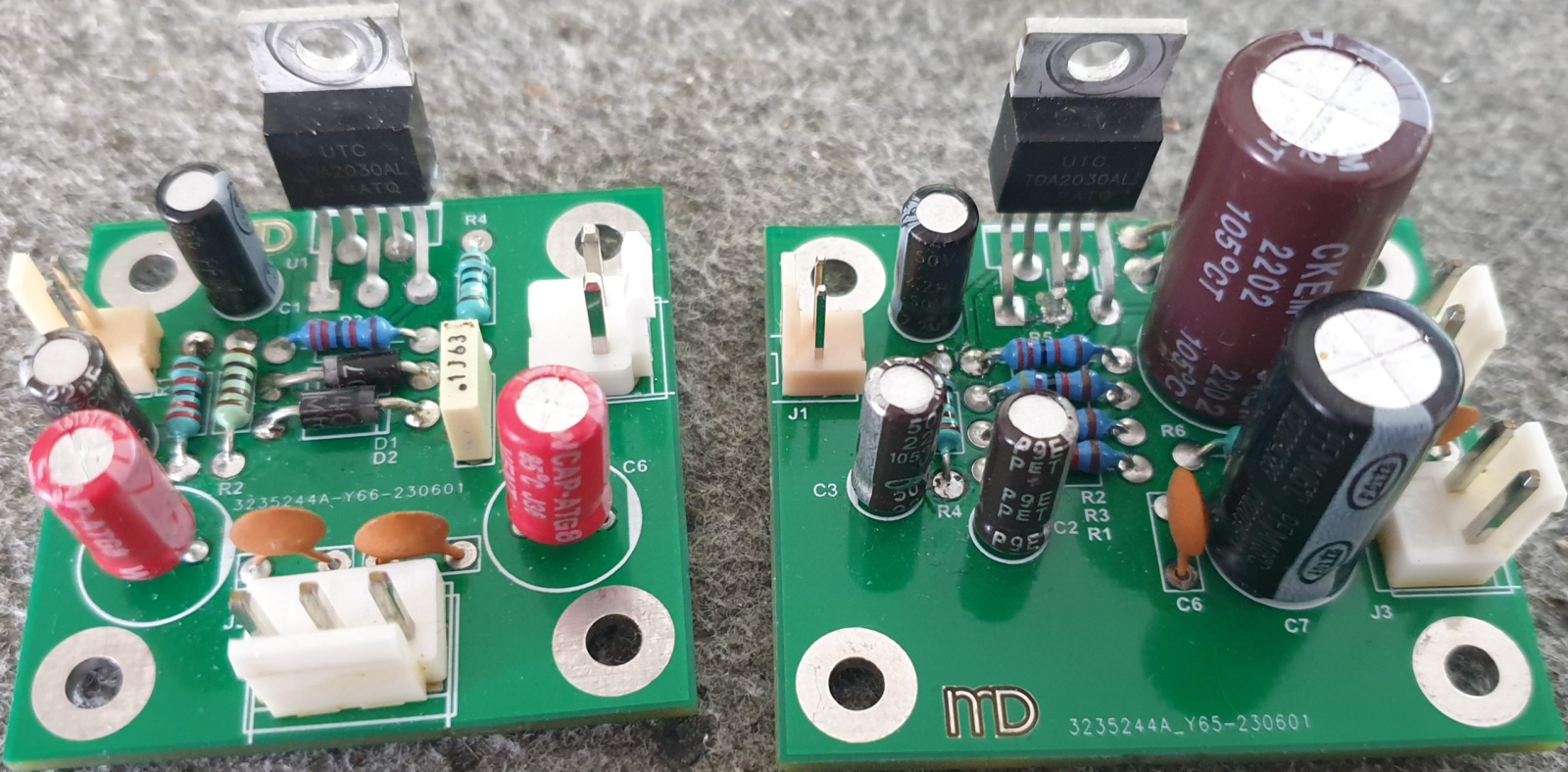

  Sunt două versiuni de montaj:

  _x000D_\n_x000D_\n
  _x000D_\n
  • Alimentare simplă
  _x000D_\n
  • Alimentare simetrică
  _x000D_\n
  _x000D_\n
_x000D_\n

_x000D_\n

Caracteristici tehnice:

_x000D_\n_x000D_\n

_x000D_\n
• Tensiune de alimentare: ±6Vdc - ±22Vdc / 12Vdc - 44Vdc
_x000D_\n
• Putere debitată pe ieșire: 15W
_x000D_\n
• Sarcină recomandată: 4Ω
_x000D_\n
• Banda de frecvente: 20Hz – 20kHz
_x000D_\n
• Slew-rate: 8V/µs
_x000D_\n

_x000D_\n _x000D_\n_x000D_\nRecomandări:_x000D_\n

_x000D_\n
• Nu este recomandată folosirea unor impedanțe de sarcină mai mici de 4Ω.
_x000D_\n
• Se recomandă montarea kitului pe un radiator adecvat puterii disipate.
_x000D_\n
• Se recomandă alimentarea montajului la o sursă capabilă să livreze cel puțin 150% din puterea livrată de amplificator (minim 22,5W), de preferat ca acea sursă să poată asigura 30W.
_x000D_\n
• Vă rugăm consultați documentele și linkurile de mai jos înainte de punerea în funcțiune a montajului.
_x000D_\n

_x000D_\nTDA2030_x000D_\n_x000D_\nSchema montajului cu alimentare simetrica_x000D_\n_x000D_\nSchema montajului cu alimentare simpla_x000D_\n_x000D_\nDesenul de asamblare (alimentare simpla)_x000D_\n_x000D_\nDesenul de asamblare (alimentare simetrica)_x000D_\n_x000D_\nMontare (alimentare simpla)_x000D_\n_x000D_\nMontare (alimentare simetrica)_x000D_\n_x000D_\nTestare (alimentare simpla)_x000D_\n_x000D_\nTestare (alimentare simetrica)_x000D_\n_x000D_\nTeste suplimantare valabipe pentru ambele variante_x000D_\n_x000D_\n _x000D_\n

Mențiuni:

_x000D_\n_x000D_\n

_x000D_\n
• Aceste montaje pot fi construite și folosind alte circuite integrate compatibile la pini cu TDA2030, de exemplu: TDA2040, TDA2050, LM1875.
_x000D_\n
• În aceste cazuri, performanțele montajului depind de datele din fișele de catalog ale circuitelor integrate respective.
_x000D_\n
