Modul auxliar (tranzistoare PNP/NPN + 317/337)

Modul auxiliar reglabil cu LM317 / LM337 pentru sursa simetrică de putere

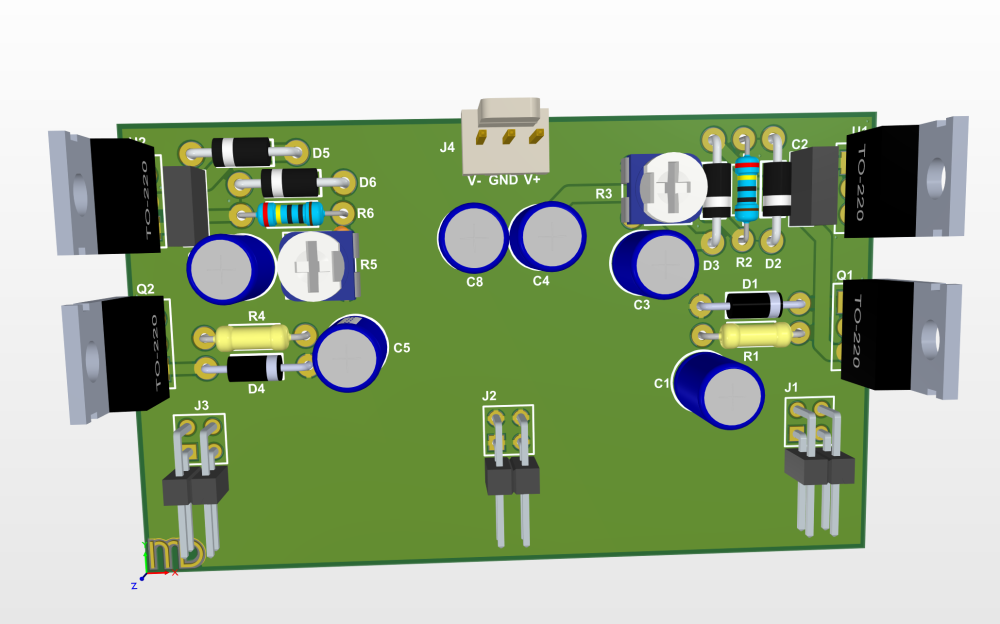

Acest modul auxiliar se conectează direct pe sursa de alimentare simetrică pentru amplificatoare audio de putere, oferind o soluție flexibilă și precisă pentru obținerea tensiunilor reglabile suplimentare, ideale pentru alimentarea preamplificatoarelor, corectoarelor de ton sau altor montaje de semnal cu cerințe variabile.

Caracteristici principale:

_x000D_\n
• _x000D_\n

  🔸 Stabilizare în două trepte:

  _x000D_\n_x000D_\n
  _x000D_\n
  • _x000D_\n

    Prima treaptă — tranzistor + diodă Zener, pentru pre-reglare și protecția regulatorului

    _x000D_\n
  _x000D_\n
  • _x000D_\n

    A doua treaptă — regulator liniar reglabil LM317 (pozitiv) / LM337 (negativ), pentru tensiuni de ieșire ajustabile fin

    _x000D_\n
  _x000D_\n
  _x000D_\n
_x000D_\n
• _x000D_\n

  🔸 Configurație flexibilă — treptele pot fi ignorate / strapate dacă nu este necesară stabilizarea suplimentară

  _x000D_\n
_x000D_\n
• _x000D_\n

  🔸 Se montează direct pe conectorii dedicați ai plăcii principale, fără cabluri sau fixări suplimentare

  _x000D_\n
_x000D_\n
• _x000D_\n

  🔸 Poate furniza o tensiune pozitivă, și/sau una negativă, reglabilă în funcție de necesitățile proiectului

  _x000D_\n
_x000D_\n
• _x000D_\n

  🔸 Potrivit pentru alimentarea etajelor de semnal care necesită tensiuni diferite de cele principale (de ex. ±12 V, ±15 V, etc.)

  _x000D_\n
_x000D_\n
• _x000D_\n

  🔸 Dimensiuni compacte, ideale pentru integrare în surse audio DIY

  _x000D_\n
_x000D_\n

Compatibil cu:

_x000D_\n
• Sursa de alimentare simetrica de putere – Modulul auxiliar reglabil poate fi montat în una sau două poziții, pentru alimentarea independentă a mai multor etaje.
_x000D_\n
• Sursa simetrica de putere (4x4700uF/80V) – Modulul auxiliar reglabil poate fi montat în una sau două poziții, pentru alimentarea independentă a mai multor etaje.
_x000D_\n
• Sursa simetrica de putere (8x2200uF/50V) – Poate fi montat un sungur modul.
_x000D_\n

Pe scurt:

Modulul auxiliar reglabil cu LM317/LM337 permite obținerea unor tensiuni precise, adaptate nevoilor fiecărui etaj de semnal. Poate fi folosit în configurație completă cu pre-reglare sau simplificat (strapat), în funcție de aplicație.

Linkuri utile:

_x000D_\n
• _x000D_\n

  Schema

  _x000D_\n
_x000D_\n
• _x000D_\n

  Desen de asamblare

  _x000D_\n
_x000D_\n

Suntem la dispoziția dumneavoastră pentru orice informație suplimentară:

_x000D_\n
• Email: contact@mugurdobre.ro
_x000D_\n
• Telefon: +40.723.322.074
