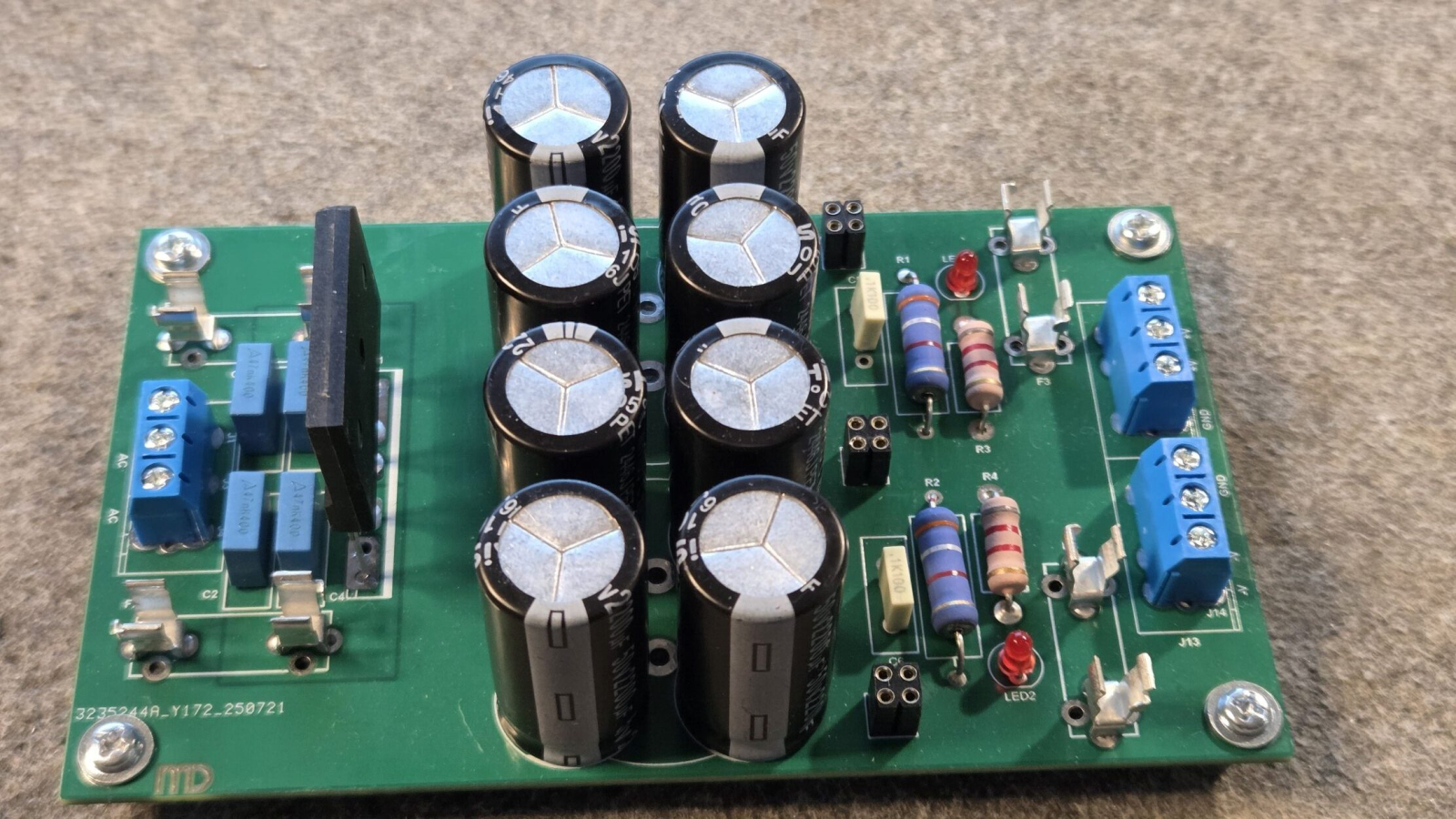

Sursa simetrica de putere (8x2200uF/50V)

Sursă de alimentare simetrică pentru amplificatoare audio de putere medie

_x000D_\n

Această sursă de alimentare este destinată aplicațiilor audio unde este necesară o tensiune simetrică stabilă și robustă, potrivită pentru amplificatoare audio de putere medie, atât în proiecte DIY, cât și în sisteme dedicate.

_x000D_\n

Montajul este realizat pe placă de circuit imprimat cu trasee late și condensatori de filtraj de capacitate mare, asigurând atât stabilitate, cât și rezerve de energie pentru redarea corectă a pasajelor muzicale dinamice.

_x000D_\n_x000D_\n

Caracteristici principale

_x000D_\n

_x000D_\n
• _x000D_\n

  Punte redresoare: 400 V / 25 A

  _x000D_\n
_x000D_\n
• _x000D_\n

  Condensatori de filtraj: 8 × 2200 µF / 50 V

  _x000D_\n
_x000D_\n
• _x000D_\n

  Conectori: terminal block

  _x000D_\n
_x000D_\n
• _x000D_\n

  Tensiune maximă recomandată: 2×30 Vca / ±42 Vcc

  _x000D_\n
_x000D_\n
• _x000D_\n

  Construcție robustă, gândită pentru curenți mari și utilizare pe termen lung

  _x000D_\n
_x000D_\n

_x000D_\n

Recomandări siguranțe pe ramurile de alimentare (+V și –V)

_x000D_\n

Pentru 8 Ω:

_x000D_\n_x000D_\n

_x000D_\n
• _x000D_\n

  Un canal: T2 A

  _x000D_\n
_x000D_\n
• _x000D_\n

  Stereo: T4 A

  _x000D_\n
_x000D_\n

_x000D_\n

Pentru 4 Ω:

_x000D_\n_x000D_\n

_x000D_\n
• _x000D_\n

  Un canal: T3,15 A

  _x000D_\n
_x000D_\n
• _x000D_\n

  Stereo: T5 A (până la T6,3 A pentru teste continue)

  _x000D_\n
_x000D_\n

_x000D_\n

👉 Toate siguranțele se recomandă de tip T (slow-blow, 250 V).

_x000D_\n_x000D_\n

Avantaje

_x000D_\n

_x000D_\n
• _x000D_\n

  Alimentare simetrică stabilă și sigură pentru amplificatoare de putere medie

  _x000D_\n
_x000D_\n
• _x000D_\n

  Montaj compact, ușor de integrat în proiecte DIY sau echipamente audio dedicate

  _x000D_\n
_x000D_\n
• _x000D_\n

  Protecție suplimentară prin siguranțe plasate pe fiecare ramură de alimentare

  _x000D_\n
_x000D_\n

_x000D_\n

_x000D_\n
• _x000D_\n

   Extensibilitate modulară – Placa permite montarea unui modul auxiliar dedicat stabilizării suplimentare a tensiunii, pentru alimentarea preamplificatoarelor, corectoarelor de ton sau altor circuite de semnal.
  Aceste module auxiliare conțin stabilizatoare liniare simple și se conectează direct pe conectorii prevăzuți pe placa principală, fără cabluri suplimentare:

  _x000D_\n_x000D_\n
  _x000D_\n
  • Modul auxliar (tranzistoare PNP/NPN + 317/337)
  _x000D_\n
  • Modul auxliar (tranzistoare PNP/NPN + 78xx/79xx)
  _x000D_\n
  _x000D_\n
_x000D_\n

_x000D_\n _x000D_\n_x000D_\nSchema_x000D_\n_x000D_\nDesen asamblare_x000D_\n_x000D_\n _x000D_\n

Suntem la dispoziția dumneavoastră pentru orice informație suplimentară:

_x000D_\n_x000D_\n

_x000D_\n
• Email: contact@mugurdobre.ro
_x000D_\n
• Telefon: +40.723.322.074
