Amplificator cu TDA7294 si tranzistoare

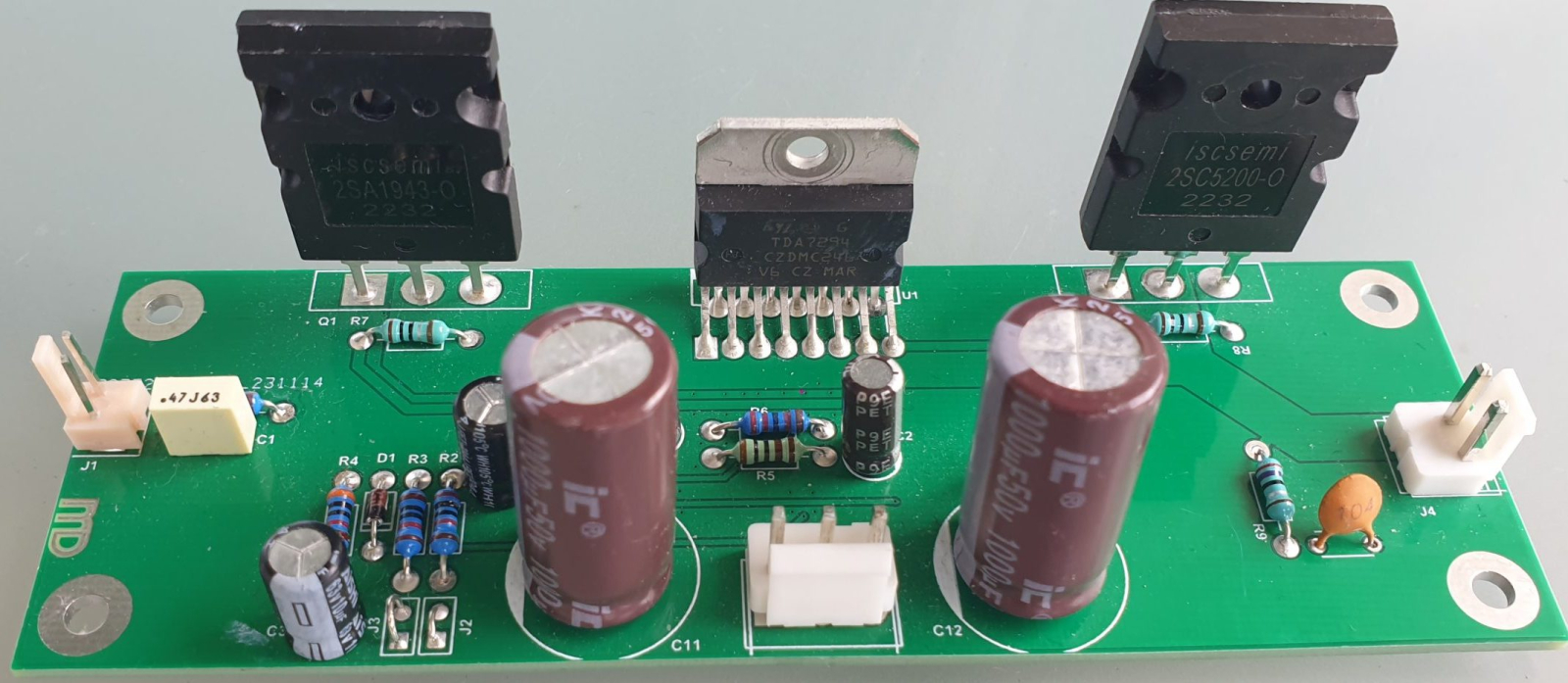

Amplificator audio pe bază de circuit integrat TDA7294, asistat de o pereche de tranzistoare de putere complementare (testat inițial cu 2SA1943 / 2SC5200), pentru a asigura o performanță superioară și o funcționare sigură la impedanțe mici.

_x000D_\n

Acest montaj permite alimentarea la tensiuni de până la ±40 Vdc și oferă o putere mare de ieșire, fiind potrivit atât pentru proiecte audio Hi-Fi, cât și pentru aplicații de sonorizare de putere medie.

_x000D_\n_x000D_\n_x000D_\n

---

_x000D_\n_x000D_\n

Caracteristici tehnice

_x000D_\n

_x000D_\n
• _x000D_\n

  Tensiune de alimentare: ±10 Vdc – ±40 Vdc

  _x000D_\n
_x000D_\n
• _x000D_\n

  Putere debitată la ieșire (pentru alimentare la ±40 Vdc):

  _x000D_\n_x000D_\n
  _x000D_\n
  • _x000D_\n

    Min. 80 W pentru impedanță de 8 Ω

    _x000D_\n
  _x000D_\n
  • _x000D_\n

    Min. 150 W pentru impedanță de 4 Ω

    _x000D_\n
  _x000D_\n
  _x000D_\n
_x000D_\n
• _x000D_\n

  Bandă de frecvență: 20 Hz – 20 kHz

  _x000D_\n
_x000D_\n
• _x000D_\n

  Slew-rate: minim 7 V/µs

  _x000D_\n
_x000D_\n

_x000D_\n_x000D_\n

---

_x000D_\n_x000D_\n

Recomandări de utilizare

_x000D_\n

_x000D_\n
• _x000D_\n

  Amplificatorul a fost testat cu tranzistoarele 2SA1943 și 2SC5200, dar pot fi folosite și alte tranzistoare complementare în capsule TO-247, TO-218 sau TO-264, cu capacitate termică echivalentă.

  _x000D_\n
_x000D_\n
• _x000D_\n

  Montajul trebuie instalat pe un radiator adecvat, pentru disiparea eficientă a căldurii.

  _x000D_\n
_x000D_\n
• _x000D_\n

  Nu se recomandă utilizarea cu impedanțe sub 4 Ω.

  _x000D_\n
_x000D_\n
• _x000D_\n

  Tranzistoarele finale și circuitul integrat TDA7294 trebuie montate pe radiator cu izolație electrică (ex. foiță mică, ceramică sau siliconică).

  _x000D_\n
_x000D_\n
• _x000D_\n

  Alimentarea trebuie făcută dintr-o sursă capabilă să livreze cel puțin 150 % din puterea totală solicitată de amplificator.

  _x000D_\n
_x000D_\n
• _x000D_\n

  Consultați schema și instrucțiunile înainte de montare.

  _x000D_\n
_x000D_\n

_x000D_\n_x000D_\n

---

_x000D_\n_x000D_\n

Linkuri utile

_x000D_\n

_x000D_\n
• _x000D_\n

  TDA7294

  _x000D_\n
_x000D_\n
• _x000D_\n

  Schema montajului

  _x000D_\n
_x000D_\n
• _x000D_\n

  Desenul de asamblare

  _x000D_\n
_x000D_\n
• _x000D_\n

  Montare

  _x000D_\n
_x000D_\n
• _x000D_\n

  Testare

  _x000D_\n
_x000D_\n

_x000D_\n_x000D_\n

---

_x000D_\n_x000D_\n

Montare & Testare

_x000D_\n

Fiecare montaj este asamblat manual cu atenție la detalii și testat individual pentru a asigura o funcționare impecabilă.
Produsele testate sunt disponibile doar pe bază de precomandă, cu un timp de livrare estimat de aproximativ 2 săptămâni.

_x000D_\n

Beneficiați de 6 luni garanție, valabilă atâta timp cât montajul este instalat de un specialist acreditat.

_x000D_\nAcest amplificator audio utilizează circuitul integrat TDA7294, asistat de o pereche de tranzistoare de putere complementare (2SA1943/2SC5200), pentru a asigura o performanță superioară._x000D_\n_x000D_\nTranzistoarele permit alimentarea amplificatorului până la o tensiune maximă de ±40Vdc, oferind astfel posibilitatea de a lucra eficient pe impedanțe de ieșire mai mici de 16Ω._x000D_\n_x000D_\n _x000D_\n
